本篇作为Netty系列的第一篇，主要介绍下Netty的核心组件，让读者对Netty有个初步了解。后续还有两篇，一篇讲Netty的高性能的原因（Reactor线程模型、ByteBuf的内存复用、零拷贝机制等），一篇对Netty的源码进行解读。

一、Netty简介

Netty是一个Java开源框架，是一个高性能、高可扩展的异步事件驱动的网络应用程序框架，它极大的简化了TCP和UDP客户端和服务器的网络编程开发。

Netty源代码：github地址 | gitee地址 ，本文章基于Netty 4.1.45.Final版本进行介绍

Netty聊天室示例项目：gitee地址

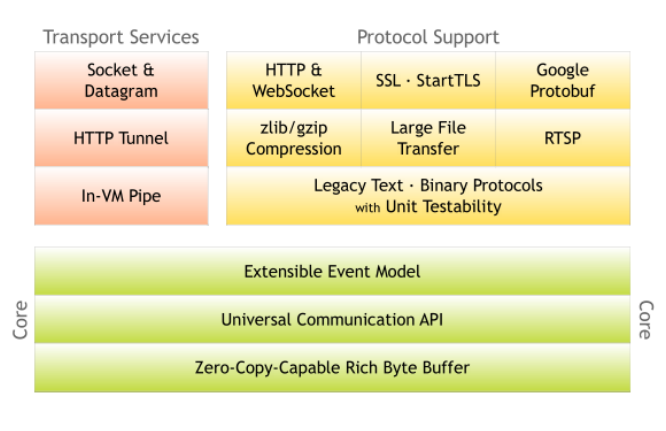

按如上官方的图片可知，netty包含三大块：

  • 支持Socket等多种传输方式；
  • 提供多种协议的编解码实现；
  • 核心设计包含事件处理模型、API的使用、ByteBuffer的增强；

二、Netty的核心组件

  • Channel：通道，Netty中自己定义的Channel,算是增强版的NIO通道
  • EventLoopGroup：事件循环组，是EventLoop的容器，管理多个EventLoop实例。
  • EventLoop：事件循环，由线程驱动，处理Channel的所有I/O事件
  • ChannelPipeline：通道流水线，是ChannelHandler的容器，形成一个处理链，实现事件处理机制。
  • ChannelHandler：通道处理器，定义了处理Channel中事件的逻辑。
  • ByteBuf：增强的ByteBuf缓冲区（对NIO的ByteBuffer做了增强，实现了0拷贝、内存复用等）
  • Bootstrap：启动器，引导Netty应用程序启动

2.1、Channel

1、TCP 是面向连接的可靠传输协议，Netty 提供了针对不同场景的 TCP Channel 实现

  • NioServerSocketChannel：基于 Java NIO 的 TCP 服务器端 Channel，用于监听客户端连接请求，对应 Java NIO 中的 ServerSocketChannel。
  • NioSocketChannel：基于 Java NIO 的 TCP 客户端 Channel，用于与服务器建立 TCP 连接并进行数据传输，对应 Java NIO 中的 SocketChannel。
  • OioServerSocketChannel：基于 Java 传统阻塞 IO（OIO）的 TCP 服务器端 Channel，适用于需要兼容旧有阻塞 IO 场景（性能较差，不推荐用于高并发）。
  • OioSocketChannel：基于 Java OIO 的 TCP 客户端 Channel，同样用于阻塞式 TCP 通信。

2、UDP 是无连接的不可靠传输协议，适用于对实时性要求高的场景（如音视频传输）

  • NioDatagramChannel：基于 Java NIO 的 UDP Channel，支持 UDP 数据包的发送和接收，对应 Java NIO 中的 DatagramChannel。
  • OioDatagramChannel：基于 Java OIO 的 UDP Channel，用于阻塞式 UDP 通信。

3、本地传输相关的 Channel

  • LocalServerChannel：本地服务器端 Channel，用于监听同一 JVM 内的客户端连接请求。
  • LocalChannel：本地客户端 Channel，用于与同一 JVM 内的 LocalServerChannel 建立连接并通信。

4、其他特殊 Channel

  • EmbeddedChannel：嵌入式 Channel，主要用于单元测试。它允许在不启动实际网络连接的情况下，模拟 ChannelPipeline 中的事件传递和数据处理，方便测试 ChannelHandler 的逻辑。
  • EpollServerSocketChannel / EpollSocketChannel：基于 Linux 系统 epoll 机制的 TCP Channel（仅在 Linux 环境下可用），性能通常优于 NIO 实现，适合高并发场景。
  • KQueueServerSocketChannel / KQueueSocketChannel：基于 macOS/BSD 系统 kqueue 机制的 TCP Channel（仅在对应系统可用），类似 epoll，提供高效的 I/O 多路复用支持。

2.2、EventLoopGroup

在 Netty 中，EventLoopGroup 是事件循环的容器，负责管理多个 EventLoop 实例，是实现异步 I/O 操作的核心组件之一。它承担着线程管理、I/O 事件处理调度等关键职责，直接影响 Netty 应用的性能和并发能力。

1、管理 EventLoop 实例

EventLoopGroup 内部维护一个 EventLoop组（每个 EventLoop 通常绑定一个线程），负责为注册的 Channel 分配 EventLoop，并协调它们的工作。

如下图所示，MultithreadEventExecutorGroup是其它EventLoopGroup实现类的父类，用一个数组维护一组EventLoop。

2、调度能力

EventLoopGroup中有两种调度逻辑：一是对EventLoop的调度，还有一种是继承自 ScheduledExecutorService（JUC 中的定时任务接口）兼具事件循环和任务调度能力。

首先说说EventLoop的调度：

MultithreadEventExecutorGroup构造函数中会通过DefaultEventExecutorChooserFactory工厂初始化一个EventLoop选择器，是基于轮询（Round-Robin）策略。

MultithreadEventExecutorGroup中内置了两种选择器实现:

  • PowerOfTwoEventExecutorChooser是选择器的优化版本,通过逻辑与实现:executors[idx.getAndIncrement() & executors.length - 1]，可以参考HashMap计算下标逻辑。
  • GenericEventExecutorChooser是选择器通用版本，通过取模实现：executors[Math.abs(idx.getAndIncrement() % executors.length)],这种方式的效率没有优化版本好，并且注意：如果idx的值超过整数的最大值会导致数据溢出，此时前后获得的一部分数据是不公平的轮询进行了翻转。

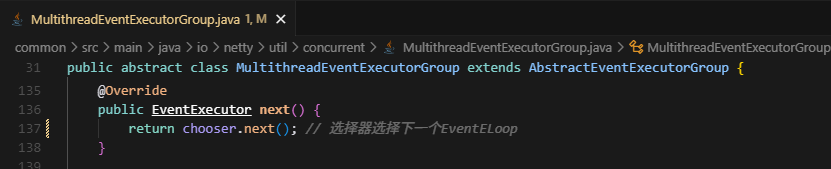

如下图EventLoopGroup中会通过next方法，通过选择器选择下一个EventLoop

然后再讨论一下任务调度：

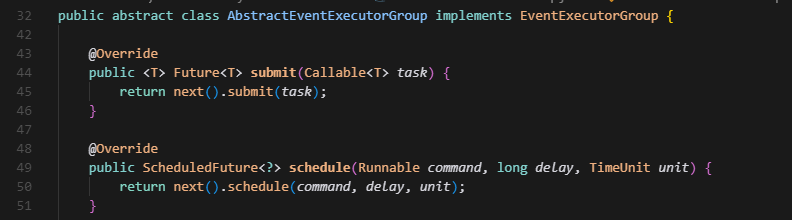

MultithreadEventExecutorGroup继承自AbstractEventExecutorGroup->EventExecutorGroup->ScheduledExecutorService（Java中的定时任务接口），然后在AbstractEventExecutorGroup抽象类中实现了调度的各个方法（下图截取了一部分）。

通过next方法获得EventLoop实例，再通过EventLoop执行任务调度去处理具体的业务逻辑。（EventLoop也继承了EventExecutor -> EventExecutorGroup -> ScheduledExecutorService）

TIP: EventLoop和EventLoopGroup都实现了任务调度，但其设计目的是不一样的，EventLoopGroup是为了实现对EventLoop的负载均衡调度，EventLoop则是为执行业务层面的定时调度。

3、EventLoopGroup在服务端与客户端的角色分工

  • 在服务端，通常需要两个 EventLoopGroup：
    • bossGroup：负责监听端口、接收客户端连接，并将连接注册到 workerGroup。
    • workerGroup：负责处理已注册连接的 I/O 操作。
  • 在客户端，一般只需要一个 EventLoopGroup，负责处理与服务器的连接和 I/O 交互。

4、实现类部分介绍

  • NioEventLoopGroup：基于 Java NIO 模型是大多数场景的默认选择，使用 JDK 的 Selector 实现 I/O 多路复用，支持 TCP、UDP 等协议。
  • OioEventLoopGroup：（即将废弃）基于 Java 传统阻塞 I/O（OIO），使用阻塞式 socket，每个连接对应一个线程，不适合高并发场景。
  • EpollEventLoopGroup：是Linux 专属，基于 Linux 系统的 epoll 机制：直接调用 Linux 内核的 epoll 系统调用，性能优于 NioEventLoopGroup（尤其在高并发场景下）。
  • KQueueEventLoopGroup：是macOS/BSD 专属，基于 macOS 或 BSD 系统的 kqueue 机制：类似 Linux 的 epoll，是这些系统上的高效 I/O 多路复用实现。
  • LocalEventLoopGroup：用于本地传输,配合 LocalChannel 使用，实现同一 JVM 内不同组件间的通信，无需网络开销。适合进程内通信场景。

5、线程数量配置

  • 构造方法参数：创建 EventLoopGroup 时可指定线程数（如 new NioEventLoopGroup(4)），若不指定则使用默认值（CPU 核心数 * 2）。
  • 服务端 bossGroup：通常设置为 1 个线程（因为接收连接的操作本身不耗时，单线程足够）。
  • workerGroup：线程数需根据业务场景调整，一般推荐设置为 CPU 核心数的 1~2 倍，避免线程过多导致上下文切换开销。

6、注意正确关闭释放资源

  • shutdownGracefully()：优雅关闭，会等待正在执行的任务完成后再终止，推荐使用。
  • shutdown()：强制关闭，立即终止所有任务，可能导致资源泄露。

2.3、EventLoop

EventLoop 是处理 I/O 事件和任务调度的核心组件，是实现异步非阻塞通信的基础。它绑定一个独立线程，通过循环执行事件处理和任务调度，确保同一 Channel 的所有操作在单线程中完成，从而避免线程安全问题并提升性能。

1、核心实现类

Netty 针对不同 I/O 模型和操作系统提供了多种 EventLoop 实现，与 EventLoopGroup 一一对应：

  • NioEventLoop：基于 Java NIO 模型：配合 NioEventLoopGroup 使用，底层通过 JDK 的 Selector 实现 I/O 多路复用。
  • ThreadPerChannelEventLoop：(即将废弃) 基于 Java 传统阻塞 I/O（OIO）：配合 OioEventLoopGroup 使用，采用阻塞式 socket 通信。
  • EpollEventLoop：基于 Linux 的 epoll 机制：配合 EpollEventLoopGroup 使用，直接调用 Linux 内核的 epoll 系统调用，性能优于 NioEventLoop。
  • KQueueEventLoop：基于 macOS/BSD 的 kqueue 机制：配合 KQueueEventLoopGroup 使用，是这些系统上的高效 I/O 多路复用实现，类似 Linux 的 epoll。
  • DefaultEventLoop：用于本地传输和一般任务，配合 LocalEventLoopGroup 和 LocalChannel 使用，实现同一 JVM 内组件间的通信。

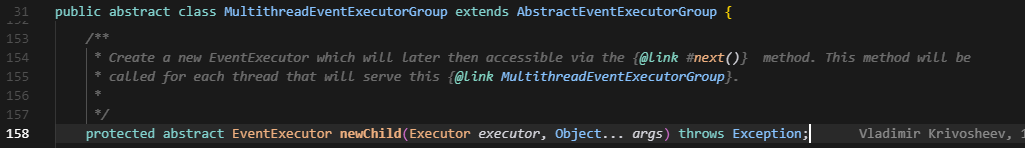

如下图所示，通过MultithreadEventExecutorGroup中定义了抽象方法newChild，EvnetLoopGroup的实现类中会直接new出对应的EventLoop实现来完成一一对应。

Netty4.X的版本采用统一的SingleThreadEventLoop基类，统一EventLoop模型，所有EventLoop实现都继承自它。

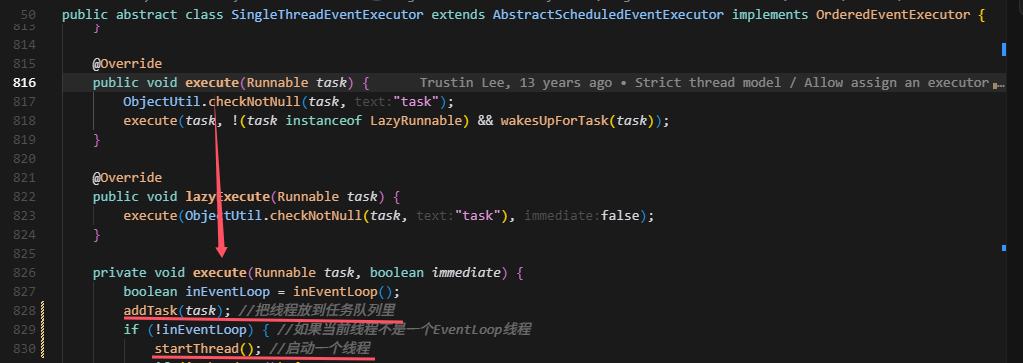

SingleThreadEventLoop通过父类SingleThreadEventExecutor实现任务的调度逻辑，然后Bootstrap中会调用EventLoop的execute方法把线程传入来执行异步执行。

2.4、ChannelPipeline

ChannelPipeline 是 ChannelHandler 的容器，它采用责任链模式将多个 ChannelHandler 串联成一个处理链，负责接收、传递和处理 Channel 上的所有事件（如连接建立、数据读写、异常等），并支持灵活扩展（添加 / 移除 ChannelHandler）。

DefaultChannelPipeline 的核心特点：

  • 双向链表结构：内部通过双向链表存储 ChannelHandlerContext（每个节点对应一个 Handler），HeadContext 和 TailContext 分别为链表的头节点和尾节点，用户添加的 Handler 节点位于两者之间。
  • 线程安全：所有修改 Pipeline 结构的操作（如添加 / 移除 Handler）都通过 EventLoop 执行，保证线程安全（同一 Channel 的操作在同一线程执行）。
  • 事件传播优化：通过 AbstractChannelHandlerContext（ChannelHandlerContext 的抽象实现）的 fireXXX() 和 invokeXXX() 方法，高效调度事件到下一个 Handler。

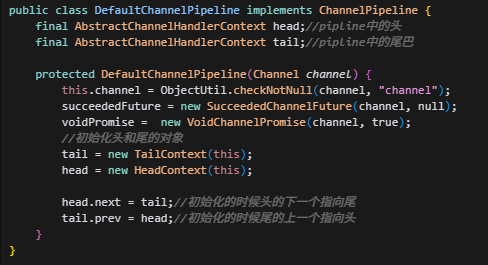

DefaultChannelPipeline是ChannelPipeline的唯一实现类，摘取DefaultChannelPipeline中一部分源码如下图：

  • 它与Channel是一对一绑定的，每个Channle初始化的时候会创建对应的DefaultChannelPipeline，保证了线程的安全。
  • AbstractChannelHandlerContext中也会保存上一个节点与下一个节点，形成一个双向链表的结构。而链表中存储的ChannelHandlerContext 是 ChannelHandler 与 ChannelPipeline 之间的桥梁，每个 ChannelHandler 在添加到 Pipeline 时都会被包装为 ChannelHandlerContext，以便ChannelHandlerContext进行资源的关联、事件的传播、和Handler的管理等。

入站事件和出站事件的识别：

首先ChannelHandlerMask类中就标明了入站和出站各个事件的标识

// 入站事件 (Inbound Events)
static final int MASK_EXCEPTION_CAUGHT = 1;                    // 0b00000000000000001
static final int MASK_CHANNEL_REGISTERED = 1 << 1;            // 0b00000000000000010
static final int MASK_CHANNEL_UNREGISTERED = 1 << 2;          // 0b00000000000000100
static final int MASK_CHANNEL_ACTIVE = 1 << 3;                // 0b00000000000001000
static final int MASK_CHANNEL_INACTIVE = 1 << 4;              // 0b00000000000010000
static final int MASK_CHANNEL_READ = 1 << 5;                  // 0b00000000000100000
static final int MASK_CHANNEL_READ_COMPLETE = 1 << 6;         // 0b00000000001000000
static final int MASK_USER_EVENT_TRIGGERED = 1 << 7;          // 0b00000000010000000
static final int MASK_CHANNEL_WRITABILITY_CHANGED = 1 << 8;   // 0b00000000100000000

// 出站事件 (Outbound Events)
static final int MASK_BIND = 1 << 9;                          // 0b00000001000000000
static final int MASK_CONNECT = 1 << 10;                      // 0b00000010000000000
static final int MASK_DISCONNECT = 1 << 11;                   // 0b00000100000000000
static final int MASK_CLOSE = 1 << 12;                        // 0b00001000000000000
static final int MASK_DEREGISTER = 1 << 13;                   // 0b00010000000000000
static final int MASK_READ = 1 << 14;                         // 0b00100000000000000
static final int MASK_WRITE = 1 << 15;                        // 0b01000000000000000
static final int MASK_FLUSH = 1 << 16;                        // 0b10000000000000000

然后把这些标识传入对应的入站或出站方法，通过ChannelHandler的executionMask字段（表示该Handler支持哪些事件类型）与运算，结果为0的就说明该Handler不支持该事件类型。

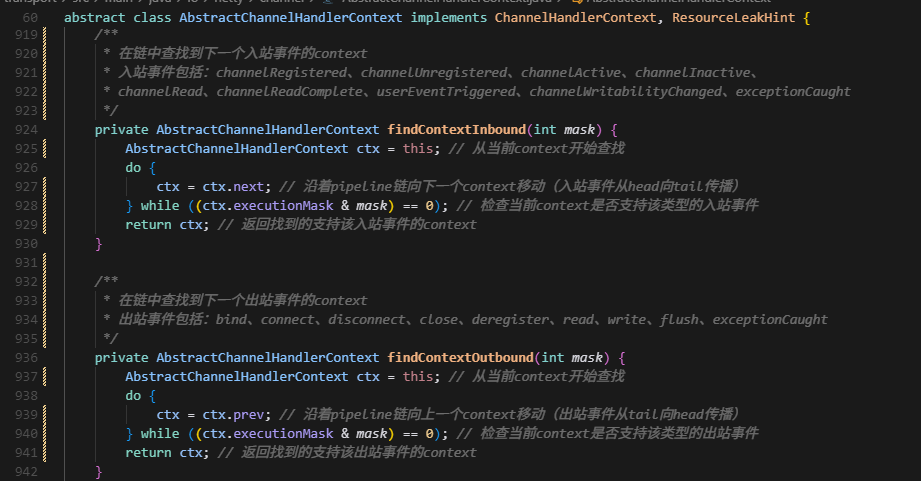

从上图中也能看出来，入站事件的传播方向是从Pipeline的头部向尾部传播，出站事件的传播方向是从Pipeline的尾部向头部传播。

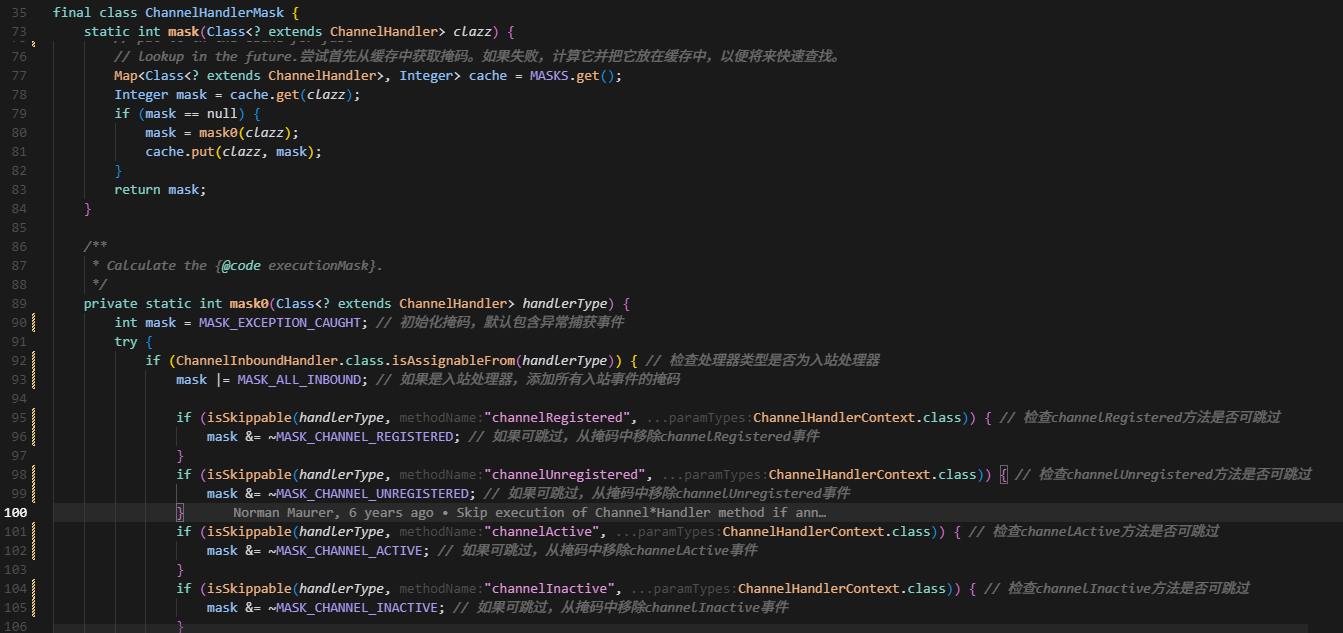

ChannelHandler的executionMask的值是先把所有的掩码都进行或运算一遍，没有此事件再摘除此掩码的值，展示部分逻辑如下：

2.5、ChannelHandler

ChannelHandler 是处理网络事件（如连接建立、数据读写、异常等）的核心组件。它通过 ChannelPipeline 形成责任链，对流经的事件进行加工、转发或终止，是 Netty 灵活性和可扩展性的关键。

1、入站处理器

入站处理器的基类是ChannelInboundHandler接口，核心方法如下：

  • channelRegistered：Channel 注册到 EventLoop 时会被调用
  • channelUnregistered：Channel 从 EventLoop 注销时会被调用
  • channelActive：Channel 激活（连接建立成功）时会被调用
  • channelInactive：Channel inactive（连接关闭）时
  • channelRead：接收到数据时（最常用，处理业务数据）会被调用
  • channelReadComplete：数据读取完成时（可用于批量处理）会被调用
  • userEventTriggered： 当用户事件被触发时调用
  • channelWritabilityChanged：当Channel的可写状态发生变化时被调用
  • exceptionCaught 发生异常时（如解码失败、网络错误）会被调用

事件传播方向：从 ChannelPipeline 头部向尾部传播（按 Handler 添加顺序执行）。

2、出站处理器

出站处理器的基类是ChannelInboundHandler接口，核心方法如下：

  • bind：绑定端口时触发
  • connect：连接远程服务器时触发
  • disconnect：断开连接时触发
  • close：关闭 Channel 时触发
  • deregister：从当前注册的EventLoop中注销操作被调用时触发
  • read：主动读取数据时触发
  • write：发送数据时（将数据写入缓冲区）触发
  • flush：刷新缓冲区（将数据实际发送出去）触发

事件传播方向：从 ChannelPipeline 尾部向头部传播（与添加顺序相反）。

3、适配器类

为避免实现 ChannelInboundHandler 或 ChannelOutboundHandler 的所有方法，Netty 提供了适配器，开发者只需重写需要的方法：

  • ChannelInboundHandlerAdapter：ChannelInboundHandler 的默认适配器，所有方法默认将事件传播给下一个 Handler（调用 ctx.fireXXX()）。
  • ChannelOutboundHandlerAdapter：ChannelOutboundHandler 的默认适配器，所有方法默认将事件传播给上一个 Handler（调用 outboundOperation(...) 的父类实现）。
  • ChannelDuplexHandler：同时实现 ChannelInboundHandler 和 ChannelOutboundHandler，适用于需要同时处理入站和出站事件的场景（如日志记录）。

4、事件的传播和终止

  • 在自定义 ChannelInboundHandler 或 ChannelOutboundHandler 时，必须手动调用 ChannelHandlerContext 的 fireXXX() 方法（针对入站事件）或对应的出站操作方法（针对出站事件），才能将事件传递给下一个 Handler；如果不调用，事件会在当前 Handler 中终止传播。
  • Netty 提供的适配器类（如 ChannelInboundHandlerAdapter、ChannelOutboundHandlerAdapter）中，所有事件处理方法的默认实现就是调用对应的传播方法，确保事件能自动向下一个 Handler 传递。
