Mybatis源码因为相对简单比较适合想进行源码学习的初始材料，所以在此作为本源码系列的第一篇。本篇文章主要介绍Mybatis的核心工作流程，让初学者知道该从哪方面入手进行源码学习。

一、准备工作

Mybatis源码地址：GitHub | Gitee

当前使用的版本：Mybatis 3.5.13

示例工程Gitee地址：点击跳转

1、从Mybatis源码地址中把Mybatis源代码Clone下来，在Tags中找到3.5.13的版本并Checkout作为本文使用的版本。

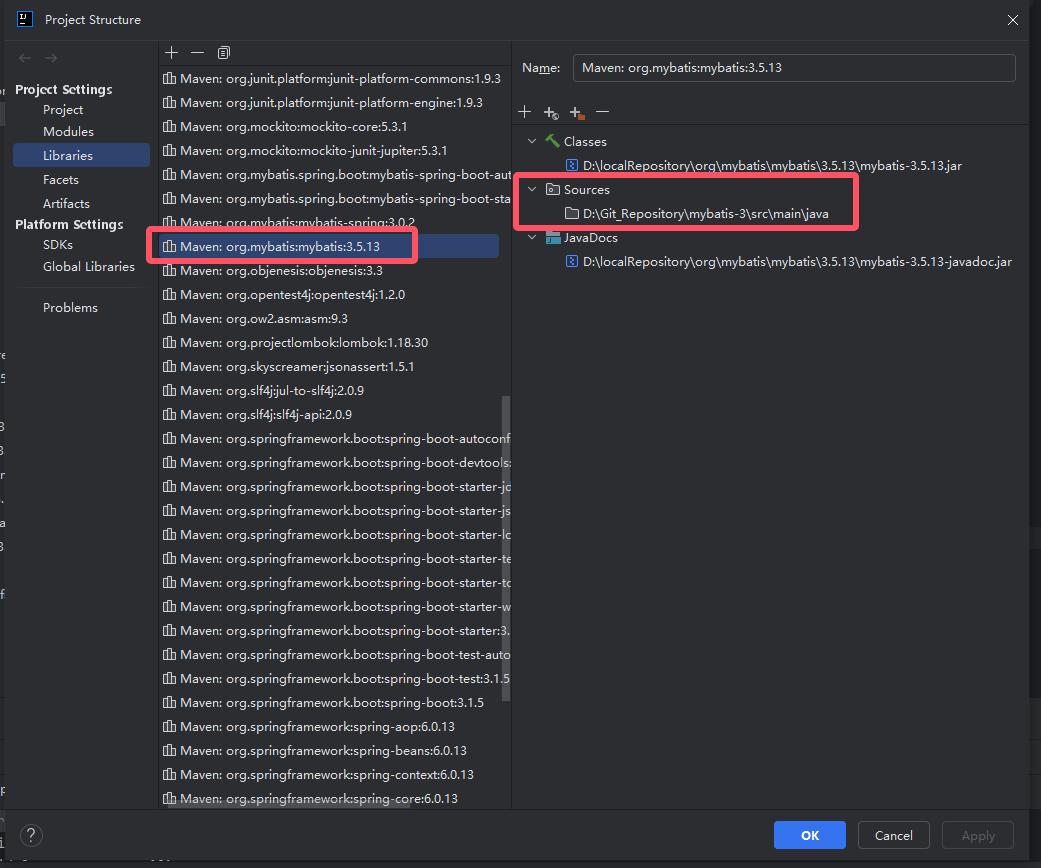

2、下载示例工程，如下图所示把Mybatis的源文件改为我们Checkout到本地的源码路径。（注意要选择到src\main\java文件夹下）。

示例工程介绍：

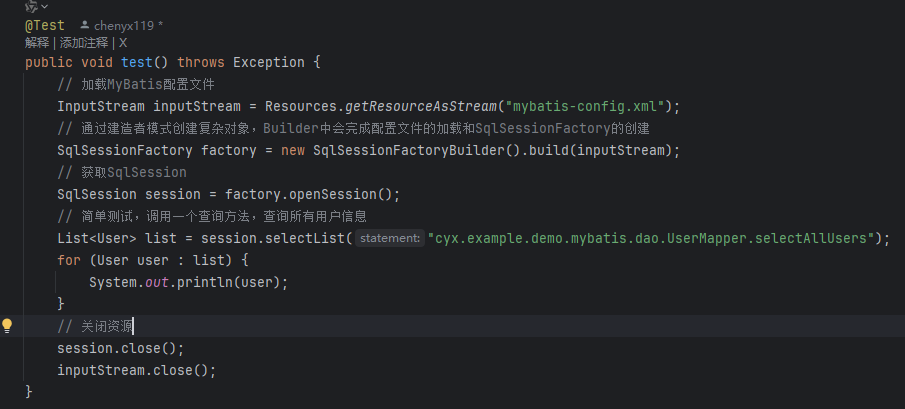

整个示例工程的代码非常简单就不做过多介绍，在示例工程中有一个测试类TestSqlSession,是我们研究Mybatis源码的入口。代码如下：

二、Mybatis核心类和接口介绍

• SqlSession接口：会话核心接口，作为MyBatis的主要工作接口，提供了执行SQL、获取Mapper和管理事务的核心方法
• Configuration类：全局配置中心，作为MyBatis的全局配置类，包含了所有配置信息，所有组件都从这里获取配置
• Executor接口：SQL执行器，负责执行SQL语句的核心接口
• MappedStatement类：SQL语句映射类，封装了一个SQL语句的所有信息。
• MapperProxy类：Mapper代理类，使用动态代理实现Mapper接口的代理类。其拦截Mapper接口方法的调用，将方法调用转换为SQL执行。
• StatementHandler接口：语句处理器，负责处理JDBC Statement的创建和参数设置。
• ResultSetHandler接口：结果集处理器，负责将ResultSet转换为Java对象。
• ParameterHandler接口：参数处理器，将Java对象转换为JDBC参数，处理参数映射。

三、Mybatis加载流程源码解读

第一步，我们来看看Mybatis启动时都做了哪些操作？

通过如下两行我们可以看到，Mybatis的启动，其实就是加载全局配置文件丢给SqlSessionFactoryBuilder进行构件。

// 加载MyBatis配置文件
InputStream inputStream = Resources.getResourceAsStream("mybatis-config.xml");
// 通过建造者模式创建复杂对象，Builder中会完成配置文件的加载和SqlSessionFactory的创建
SqlSessionFactory factory = new SqlSessionFactoryBuilder().build(inputStream);

其中运用到了工厂模式和建造者模式：

• 工厂模式是为了封装对象的创建细节，易于以后扩展，如果要改变SqlSessionFactory的创建方式，只需要修改工厂类即可，无需修改调用方的代码。
• 建造者模式是为了封装复杂对象的构件过程，SqlSessionFactory的创建涉及到数据源、事务管理、映射文件等，通过SqlSessionFactoryBuilder可以把这复杂的构件过程进行封装，提高代码的可读性，并且根据不同的配置可以创建不同的SqlSessionFacotory实现。

TIP:Mybatis与Spring的级联（mybatis-spring）中也是采用类似的加载方式，读取Spring配置文件中的Mybatis相关配置，构件为Configuration实例，注入到SqlSessionFactoryBuilder中完成Mybatis的加载工作。

第二步：深入查看SqlSessionFactoryBuilder是如何构造SqlSessionFactory的

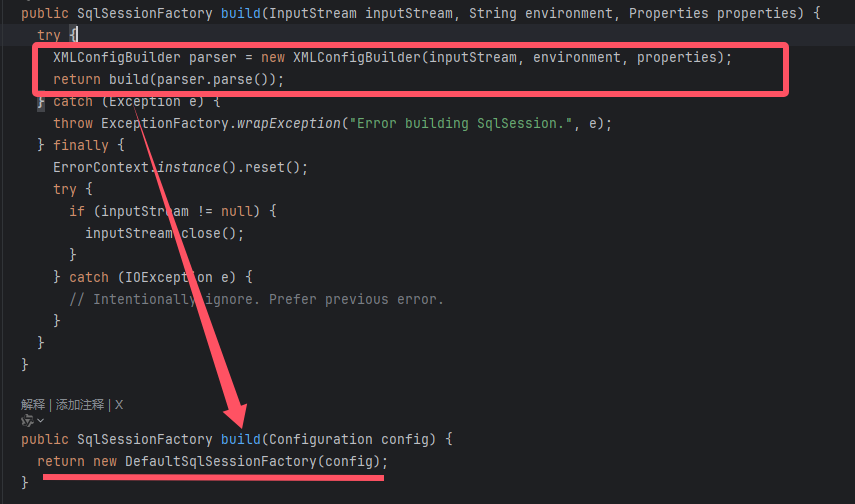

如下图所示，核心的代码就是如下3行：

• 把全局配置文件的输入封装到Builder中
• 再通过XMLConfigBuilder加载配置文件到Configuration对象中（包括全局配置文件和映射文件，映射文件中的CRUD标签存储在Configuration的Map<String, MappedStatement> mappedStatements对象中,下文详解。）
• 再把Configuration对象注入到DefaultSqlSessionFactory中生成SqlSessionFactory的实例

第三步：继续查看XMLConfigBuilder中的parse方法是如何解析配置文件到Configuration实例中

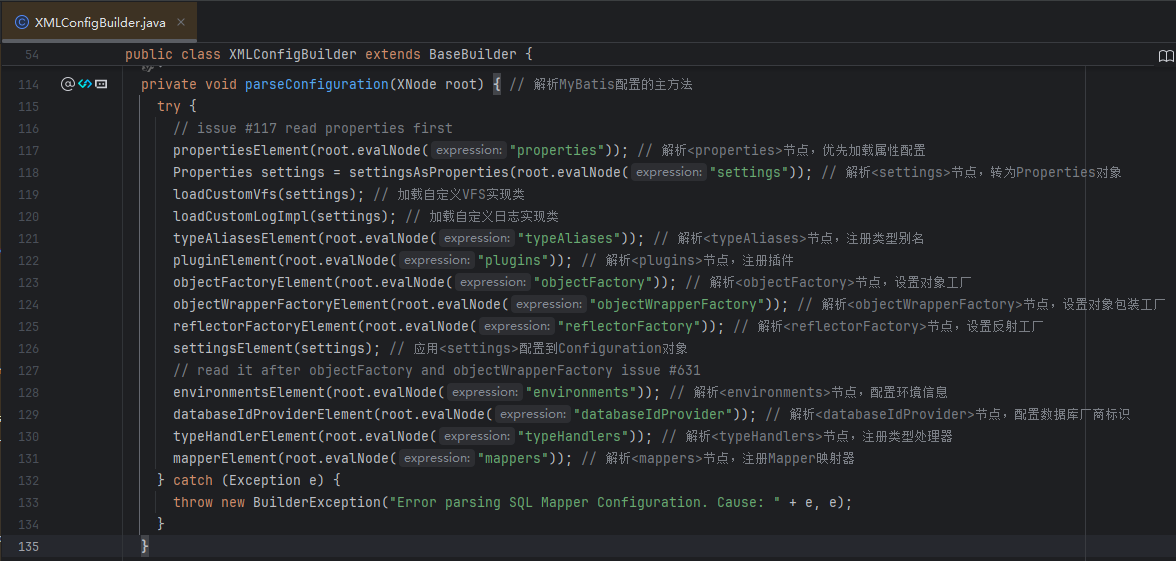

解析Mybatis配置的主方法如下图所示，对Mybatis的全局配置文件中所有节点都进行了解析。

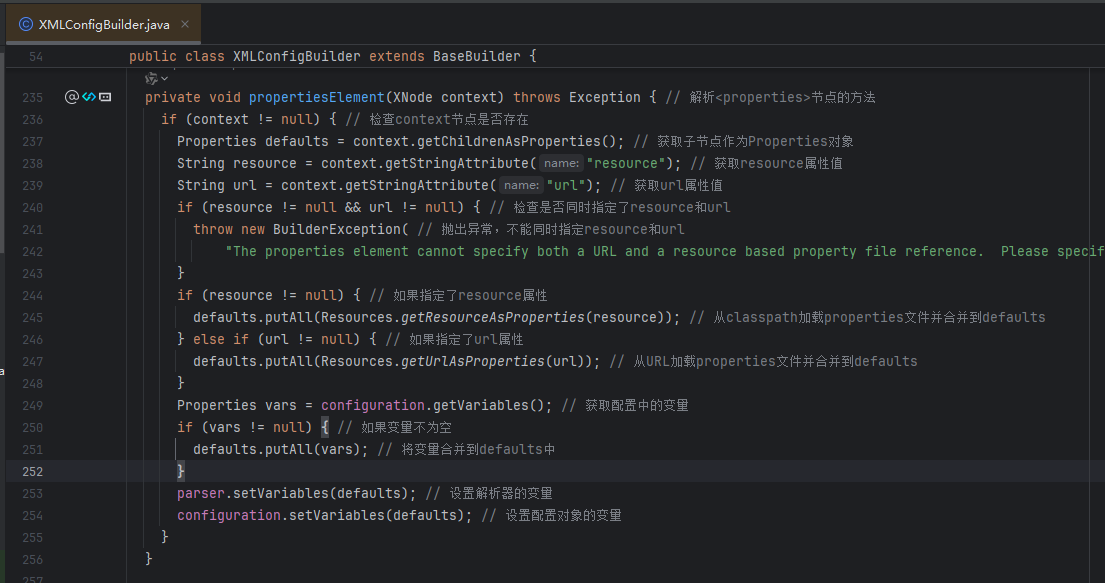

再以解析properties节点为例，继续跟进，如下图所示，最终把节点中的所有数据都解析到configuration实例中。

第四步：映射文件的解析

上文第三步中，会调用mapperElement方法，此方法中就会解析mappers节点中配置的Mapper路径，找到映射文件放到XMLMapperBuilder中进行解析。

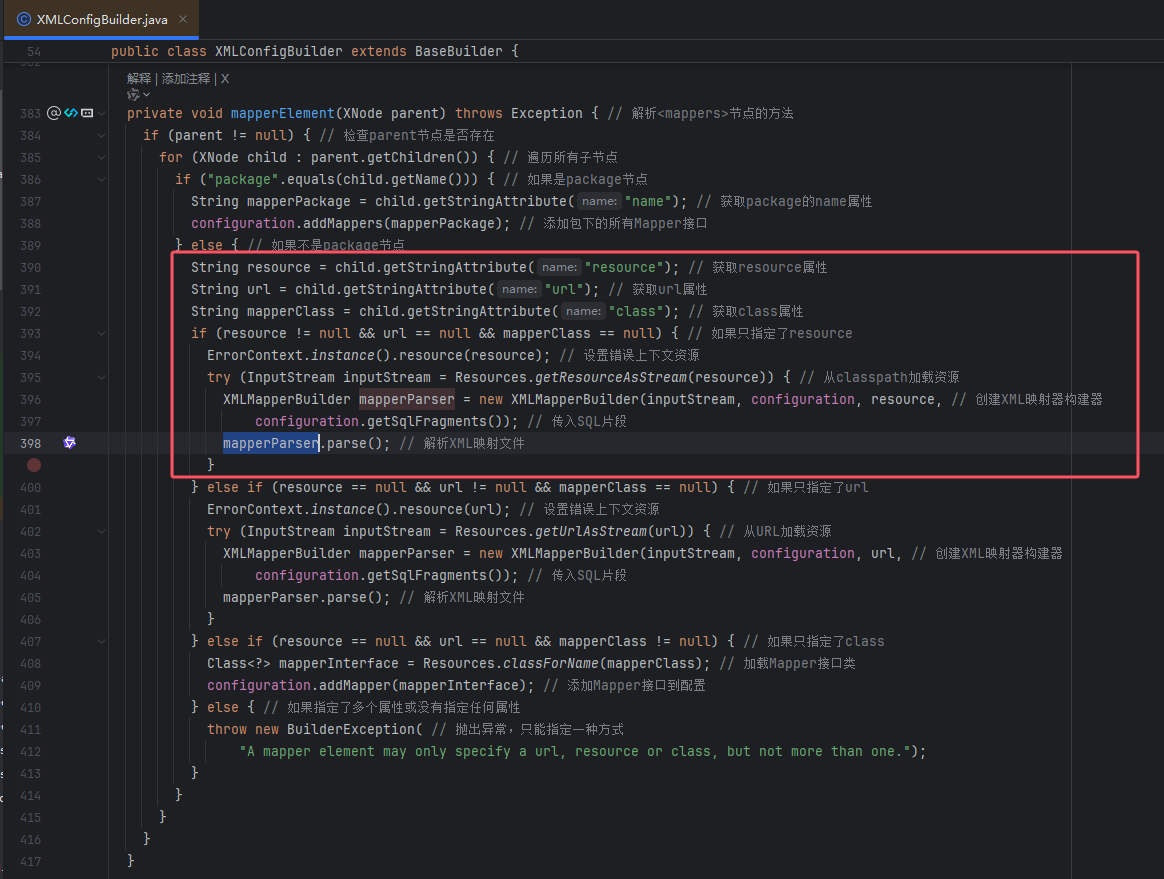

如下图所示，本文章的示例代码会执行下图方框中的内容，调用XMLMapperBuilder中的parse方法解析映射文件。

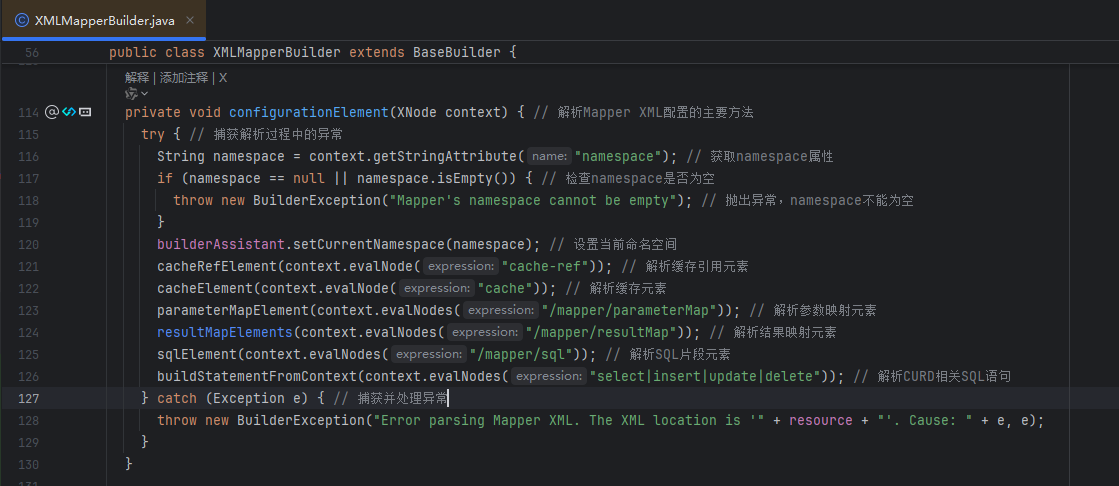

继续深入XMLMapperBuilder中的parse方法，找到解析Mapper XML的主要方法为configurationElement

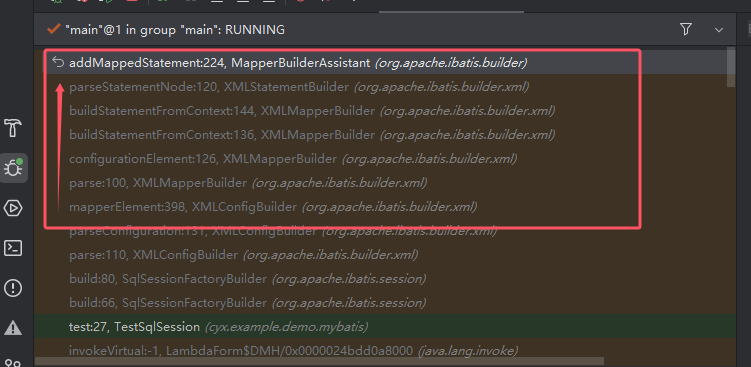

以解析CURD相关元素（buildStatementFromContext）为例,继续往下查看代码，调用链如下。

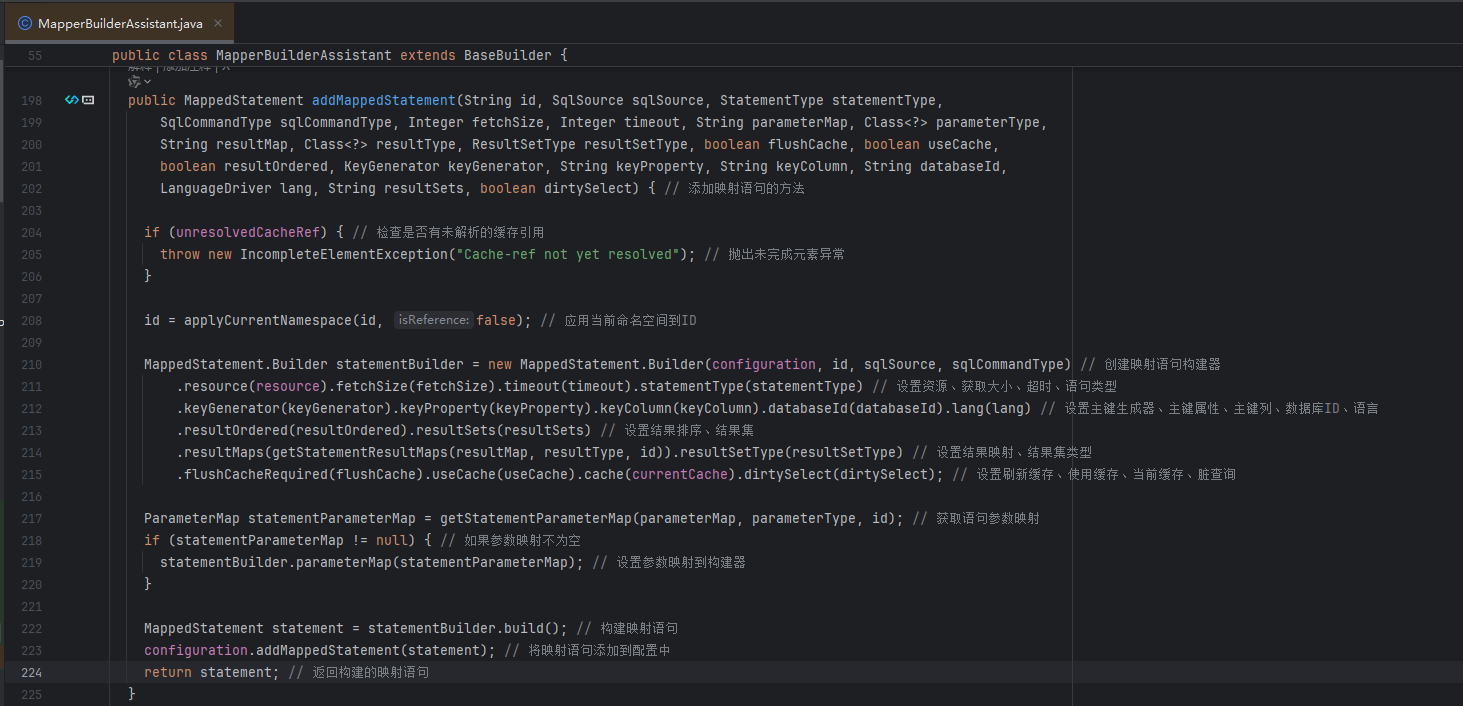

中间调用链的代码在此就不一一展示了，直接跳到addMappedStatement函数中，看最终CURD的映射语句是如何加载的。

如上图所示，通过解析到的CRUD相关字段又会放到一个Builder中，通过Builder生成MappedStatement实例，最终放到Configuration实例的mappedStatement字段中。

要注意的一点，上图208行，存入Builder中的id是与命名空间拼接后生成的ID，而mappedStatement字段实际为一个Map，存入的key即为命名空间+标签ID。示例代码中通过SqlSession调用查询方法List<User> list = session.selectList("cyx.example.demo.mybatis.dao.UserMapper.selectAllUsers");传递的入参也为命名空间+标签ID。

四、SqlSession创建源码解读

通过上文可知，我们获得了DefaultSqlSessionFactory的实例，通过此实例调用openSession方法即可获得SqlSession。

SqlSession 接口也是外观模式（Facade Pattern）的典型应用，通过提供一个统一的接口，隐藏系统的复杂性，让客户端只需与高层接口交互。

// 获取SqlSession
SqlSession session = factory.openSession();

第一步，看看openSession方法中都干了啥

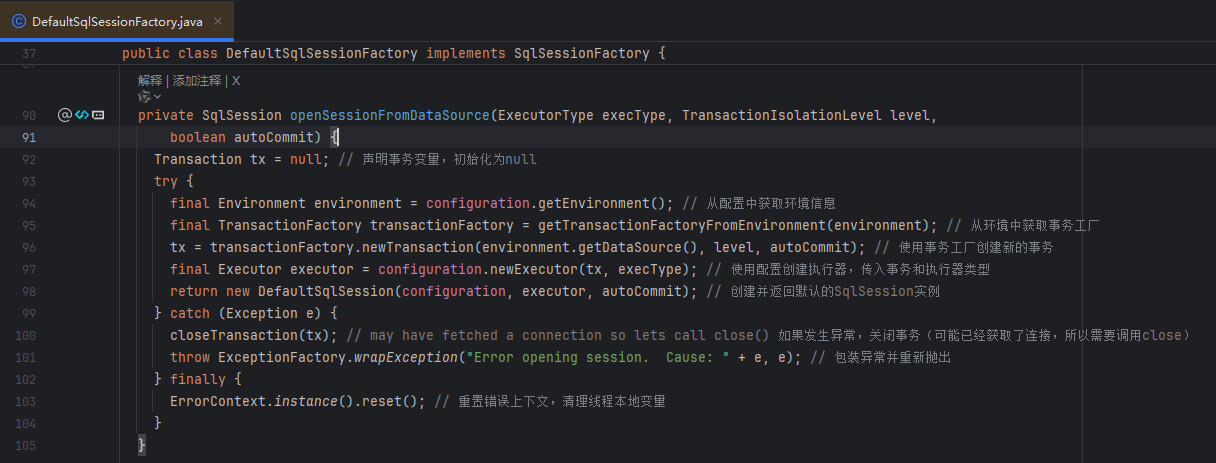

openSession方法的核心逻辑如下图所示。

在mybatis初始加载时已经把配置信息存入了configuration实例中，openSessionFromDataSource方法中其实就是把配置拿出来首先创建执行器，再把执行器注入到DefaultSqlSession中返回，即完成了SqlSession的创建。

第二步：看看执行器是如何创建的

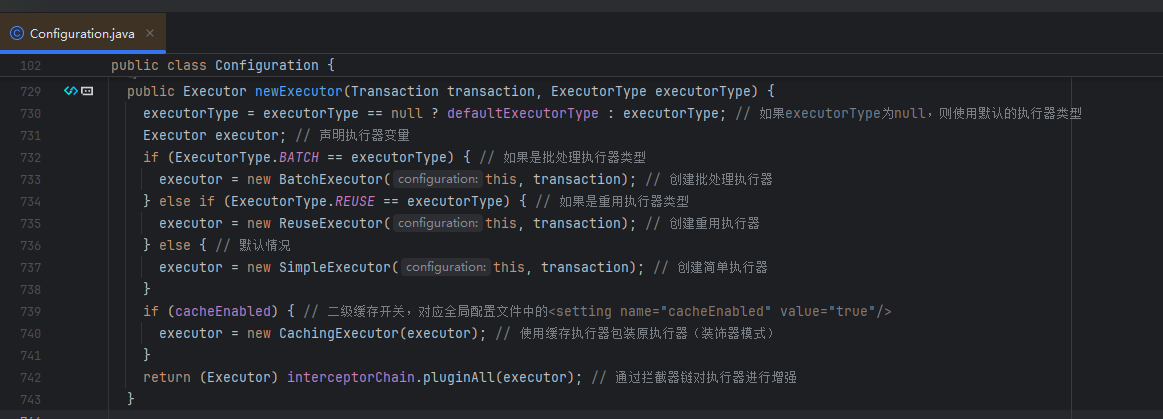

如下图所示，执行器的创建也不复杂，根据执行类型ExecutorType生成不同的执行器，然后再进行缓存装饰和拦截器处理。

五、Mybatis查询流程源码解读

通过测试方法的第四行代码，我们深入追踪看看Mybatis的查询逻辑是怎样的：

List<User> list = session.selectList("cyx.example.demo.mybatis.dao.UserMapper.selectAllUsers");

第一步：查看selectList逻辑

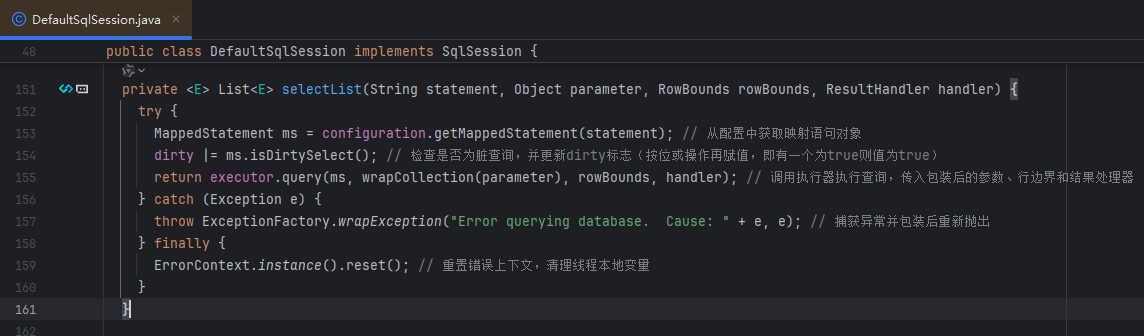

从上文可知，SqlSession实例化的是DefaultSqlSession的实例，其selectList核心代码如下：

• statement字段其实就是Mapper接口的类路径+方法名（也对应映射文件namespace+节点id）
• 从Map中取出对应的MappedStatement（这即对应着映射文件中对应节点的数据），然后把这数据放到执行器中执行。

第二步：继续跟踪执行器是如何执行的

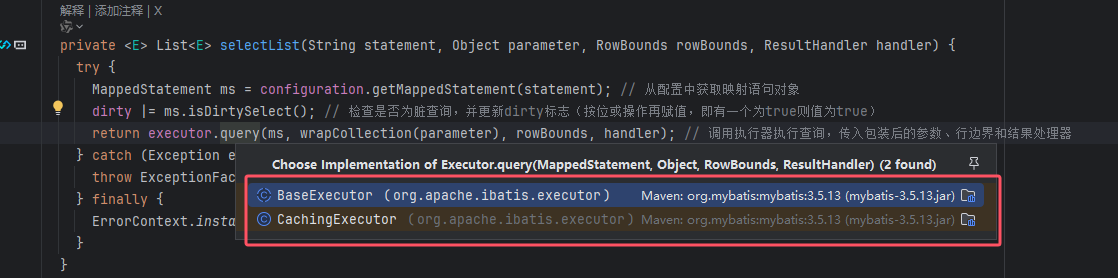

如下图，执行器是在上文SQLSession创建时生成的，可能分两种实现，CachingExecutor执行器就对应二级缓存的执行器。而BaseExecutor则是用的模板方法设计模式，其实现有默认的简单执行器、批处理执行器和重用执行器。

如果开启了二级缓存，则会进入CachingExecutor，我们首先来看下二级缓存是如何实现的

第三步：查看二级缓存实现逻辑

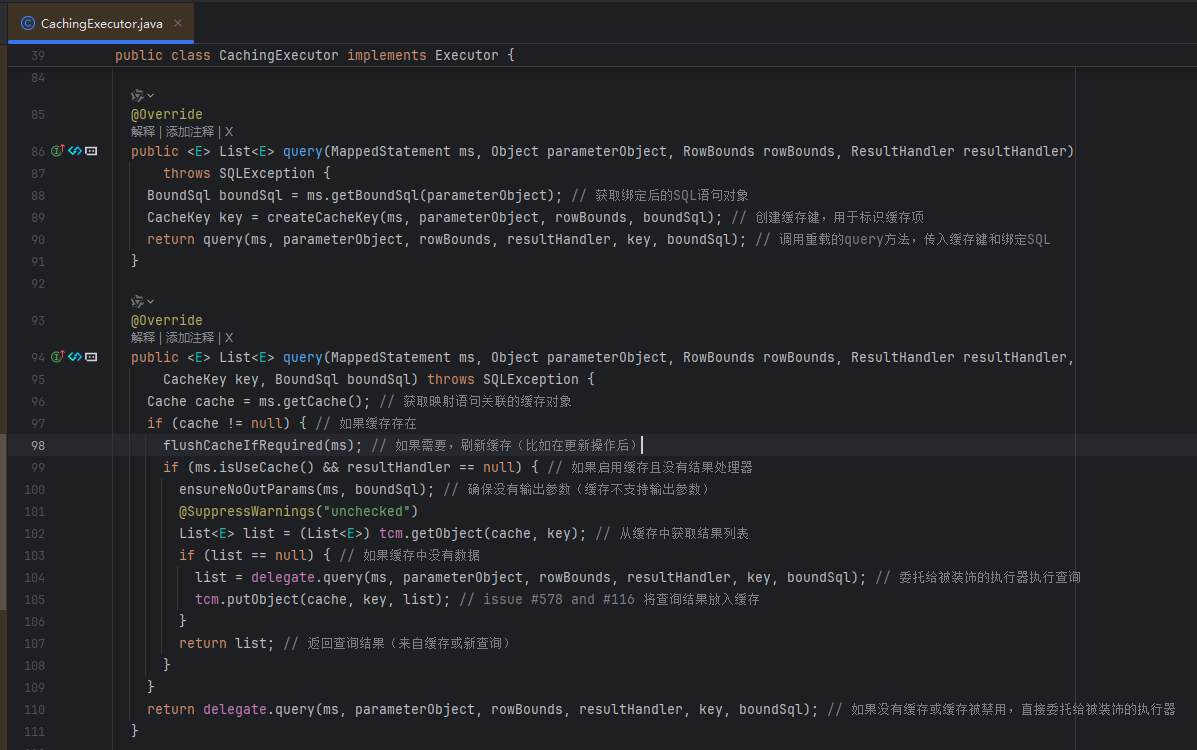

如下图所示，使用的也是很常规的缓存处理方式，如果缓存中有数据，则从缓存获取，没有则去查一遍数据库然后放到缓存中。

要注意的点：

• 二级缓存和一级缓存创建缓存键使用的相同的创建逻辑，但通过不同的清空缓存的时机实现了不同的生命周期。
  • 一级缓存清空时机是会话级别。（SqlSession关闭时、执行commit、rollback、update时，或者手动调用clearLocalCache方法时）
  • 二级缓存清空时机是应用级别。（执行update时、事务提交时、手动调用cache.clear()时）
• key的组成要素：SQL语句、参数值、分页参数、环境配置等。

第四步：查看BaseExecutor是如何执行查询

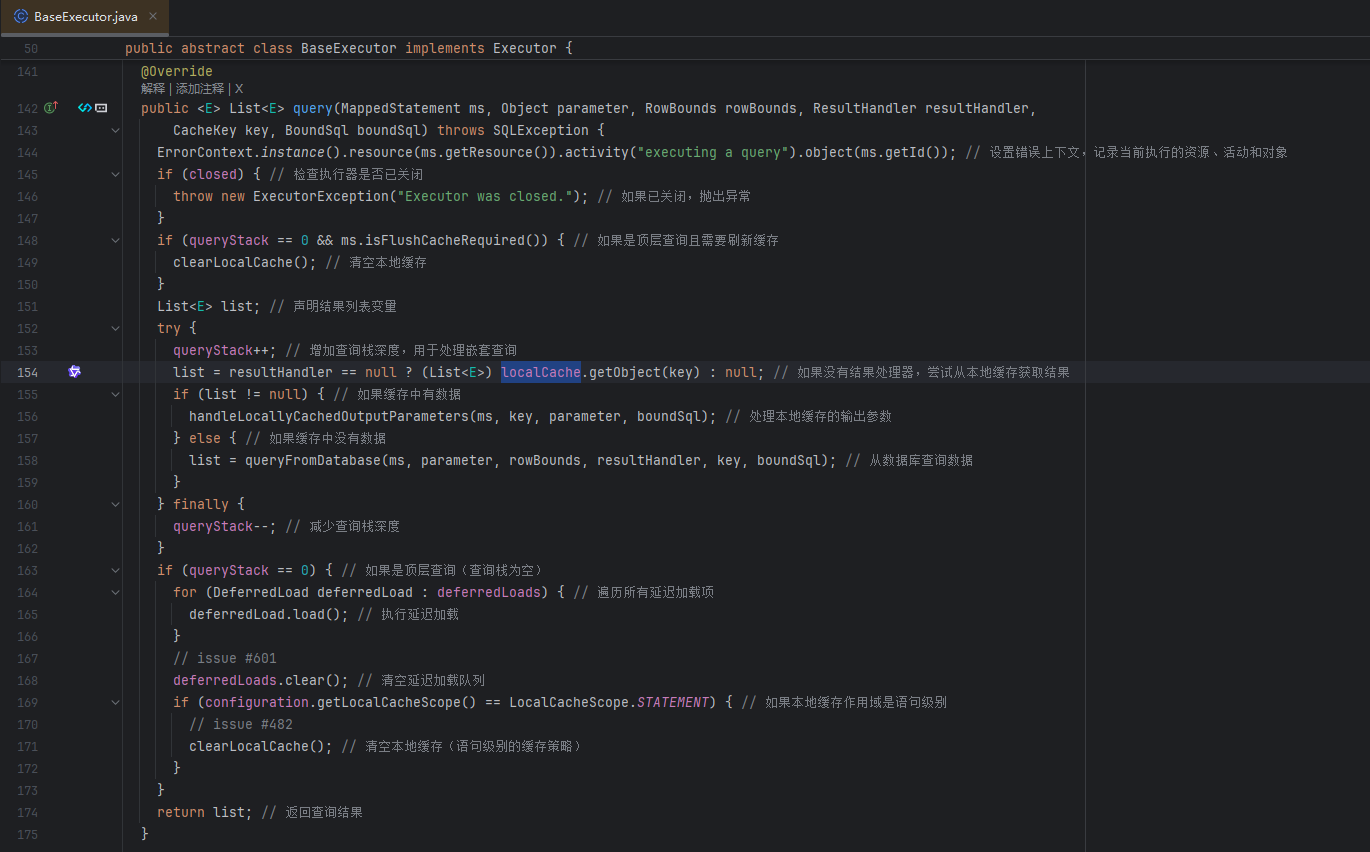

看起来代码这么多，其实核心逻辑还是判断localCache一级缓存中是否有数据，有就拿缓存中的数据，没有则执行查询逻辑。

第五步：继续追踪实际的查询数据库逻辑

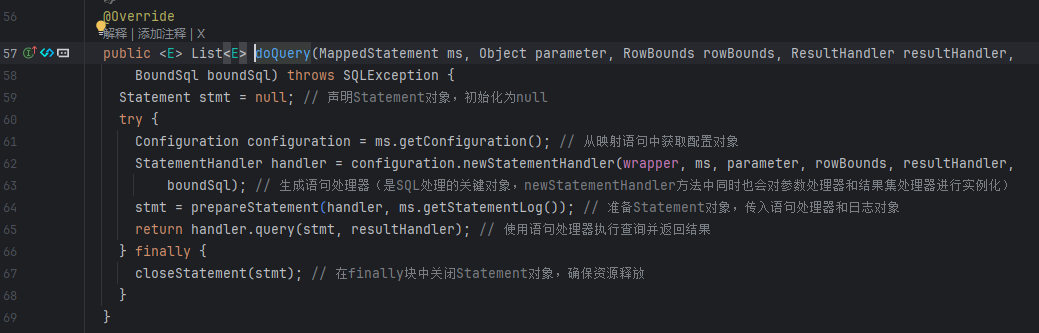

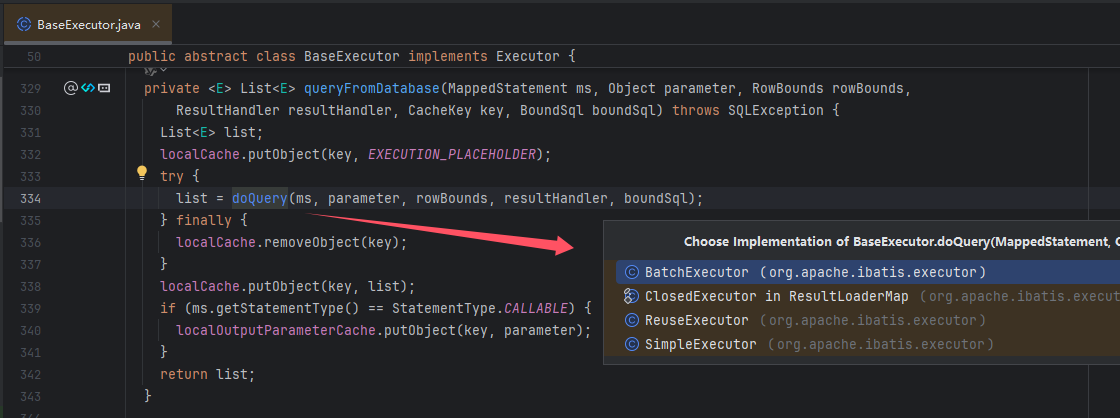

上图中doQuery的逻辑在实际的执行器实现中，默认是SimpleExecutor，我们以SimpleExecutor为例继续往下看。

如上图所示，已经能看到JDBC的代码了，其中封装了语句处理器、参数处理器、结果集处理器，最后在语句处理器的query方法中进行数据库查询。

六、Mybatis是如何实现Mapper接口和映射文件的关联

上文中的测试方法都是使用的SqlSession中的查询方法直接调用查询，而实际项目中肯定不会写死statement字段，改为如下以动态代理的方式进行调用就会显得更加优雅。

        // 获取SqlSession
        SqlSession session = factory.openSession();
        // 一种方式是通过SqlSession提供的方法来操作数据库
        // List<User> list = session.selectList("cyx.example.demo.mybatis.dao.UserMapper.selectAllUsers");
        // 另一种方式，获取接口的动态代理对象直接调用
        UserMapper userMapper = session.getMapper(UserMapper.class);
        List<User> list = userMapper.selectAllUsers();

TIP：如果对动态代理不熟的可以查看我的另一篇文章：《Java动态代理源码分析》

第一步：查看getMapper方法的具体实现

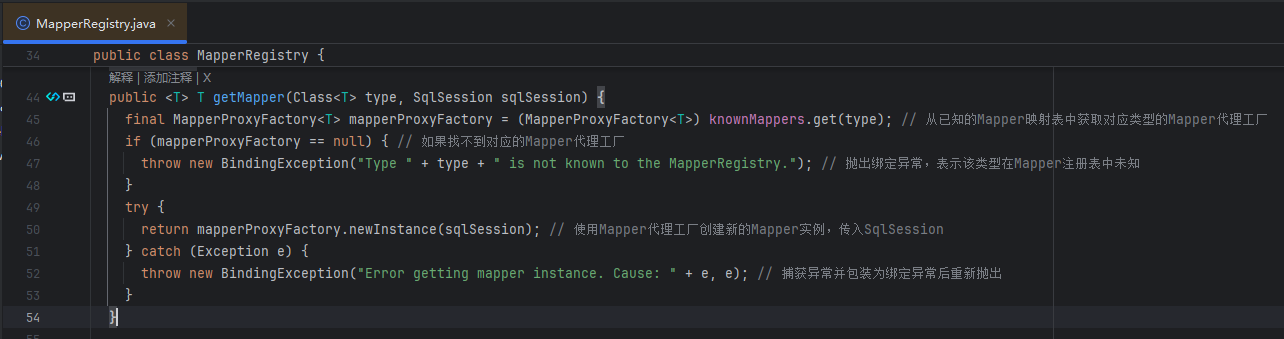

直接往下追踪代码，可以看到如下图所示逻辑：

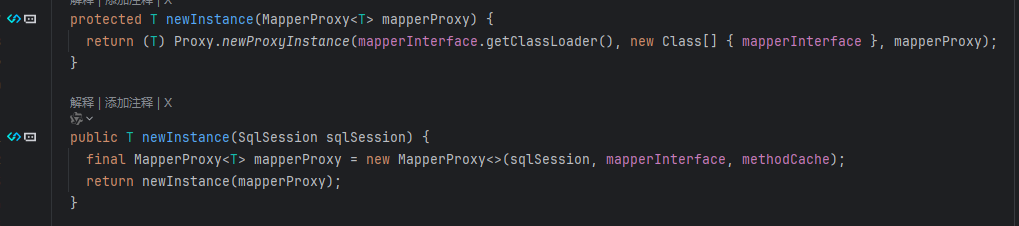

第二步：继续追踪MapperProxyFactory是如何newInstance的

从上图可以看出，最终的动态代理处理器是MapperProxy

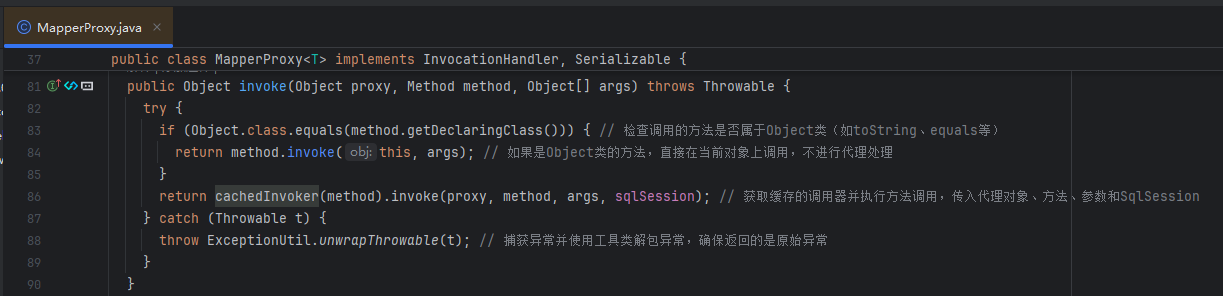

第三步：查看MapperProxy的invoke方法

cachedInvoker方法主要是为了生成调用器，本示例中会生成普通方法调用器PlainMethodInvoker的实例。

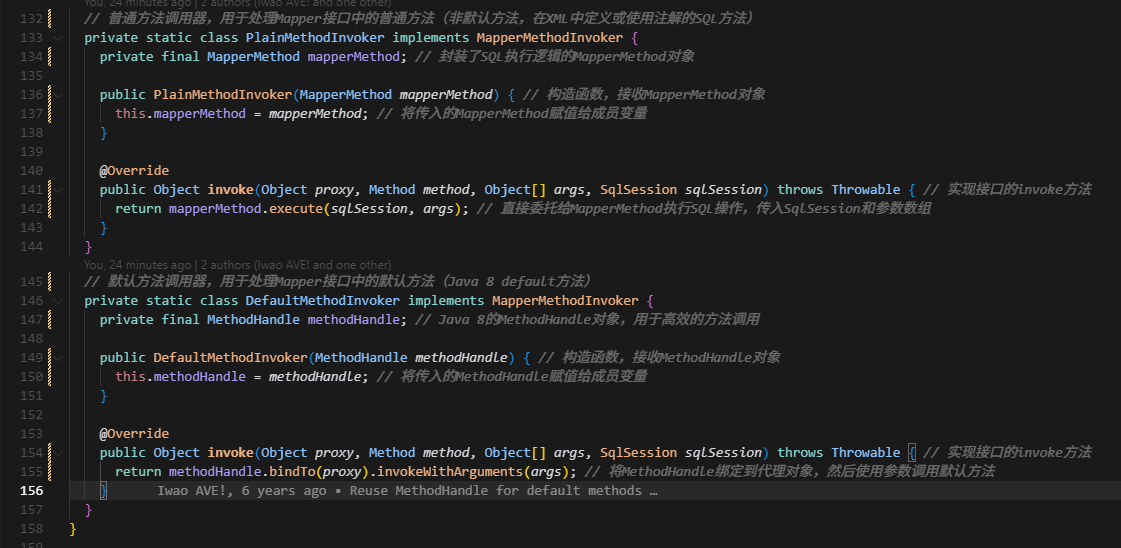

继续查看普通方法调用器PlainMethodInvoker中的invoke方法

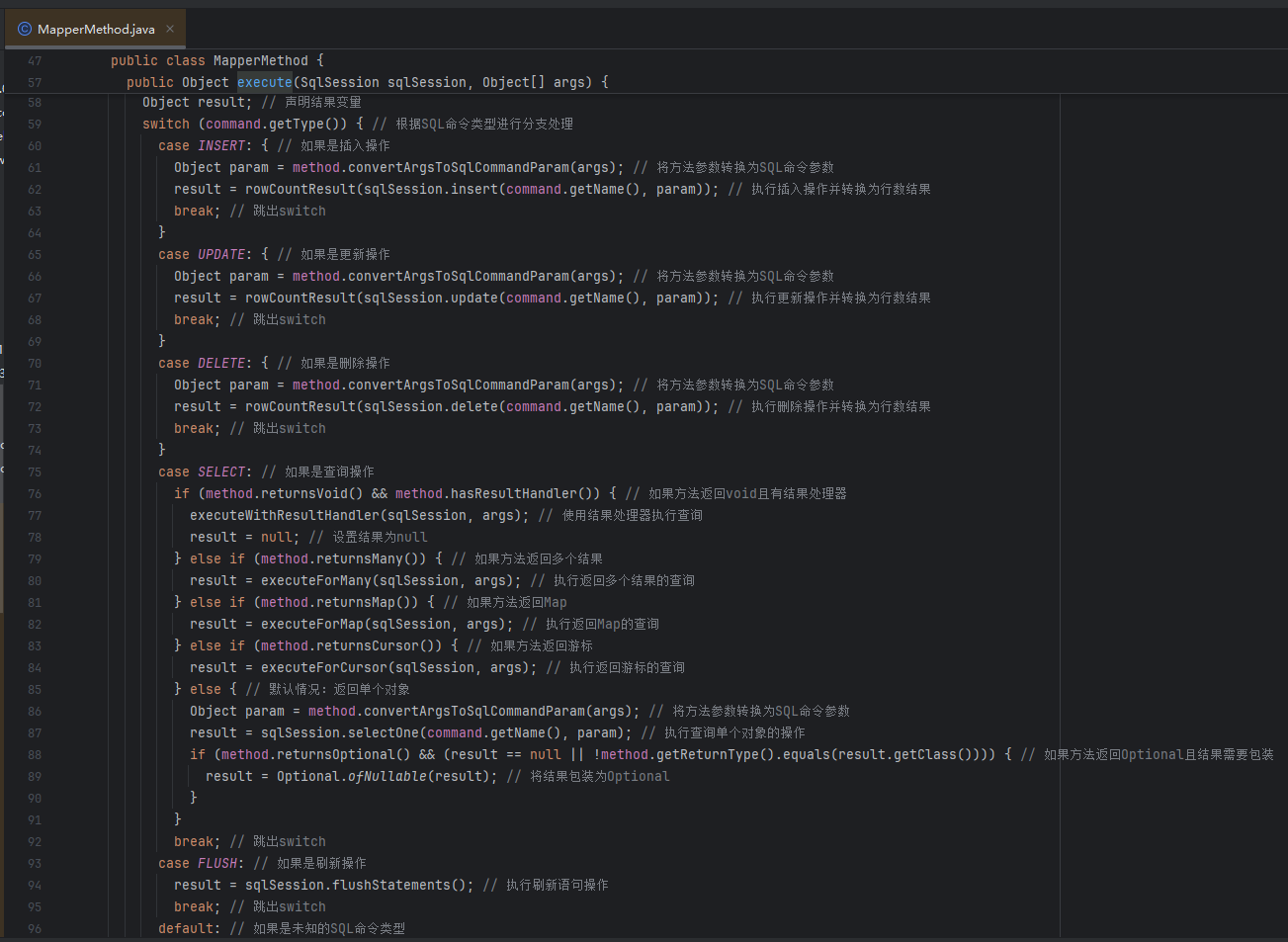

第四步：查看MapperMethod中的execute方法

如下图所示，很明显，最后动态代理中还是会根据CURD调用SqlSession中对应的方法执行数据库查询。

上文其实还有一些知识点没讲到，如：参数处理器、结果集处理器、拦截器，Mybatis与Spring的集成，后续有时间另开一篇文章再讲。
